[ 정보보안 프로젝트 ] Tapo C200 IP camera - 하드웨어 분석

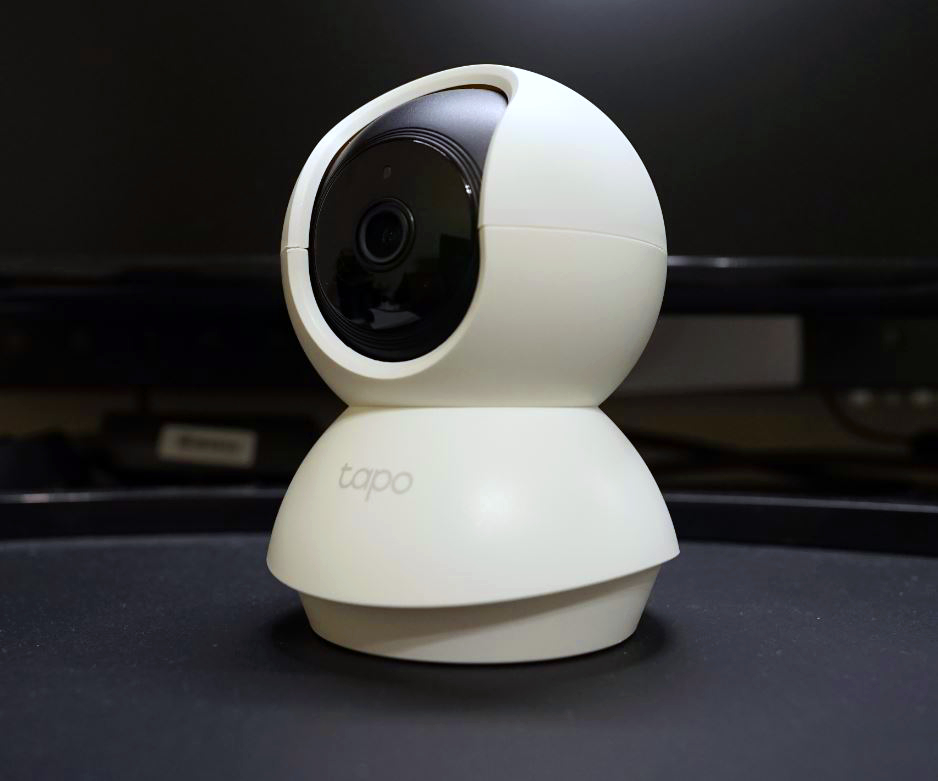

Tapo C200 IP camera



---

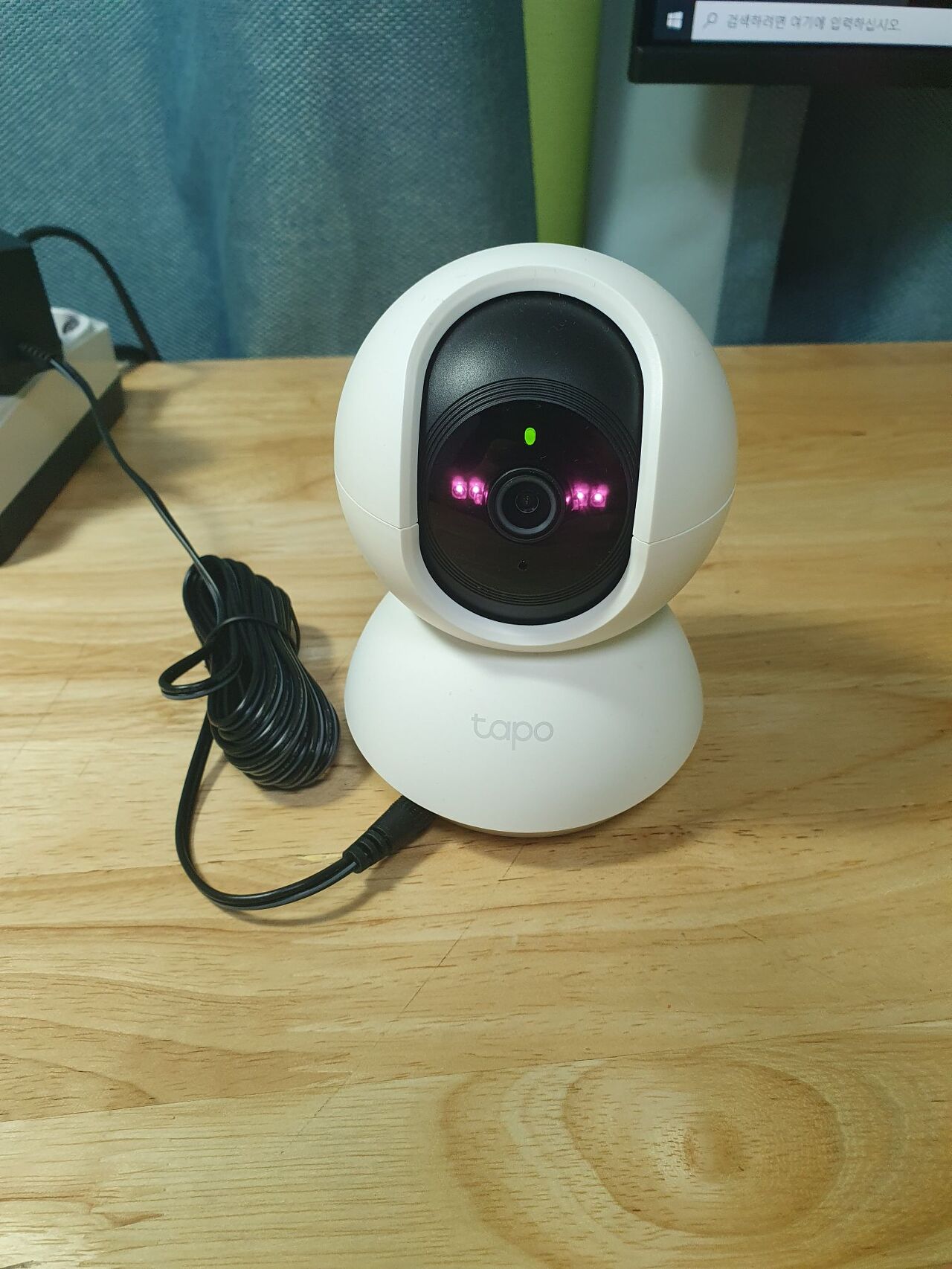

[ 동작 모습 ]



[ 하드웨어 분해 ]

Tapo C200 카메라는 다른 카메라에 비해 비교적 쉽게 외부 케이스를 분리할 수 있었다.

상단의 케이스와 하단의 케이스는 나사를 풀지 않고 카메라를 들어 올리기만 하면 내부 기판에 접근할 수 있었다.

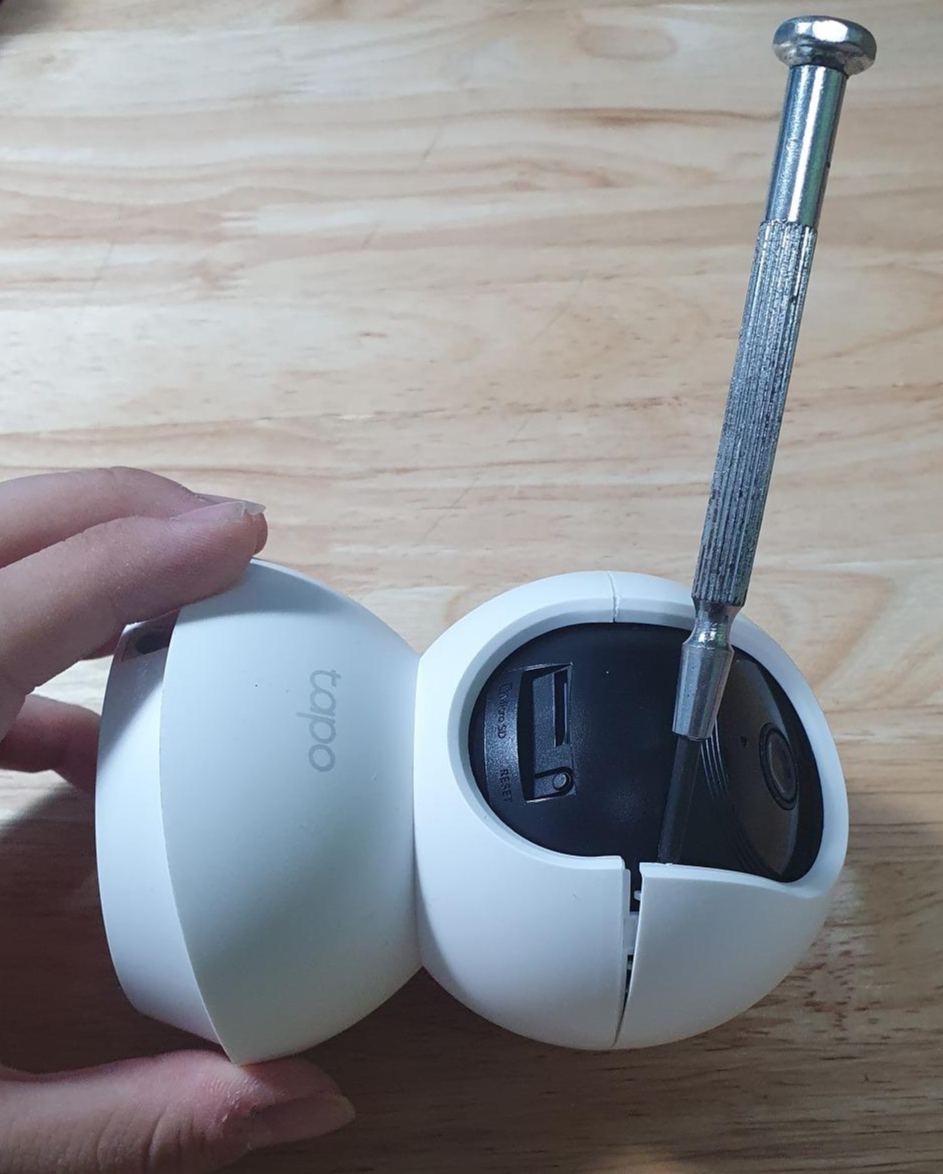

본체의 뚜껑 열기



상부를 완전히 분리하기 위해 연결된 포트들을 분리하고 3개의 나사를 풀어야 한다.

나사 1

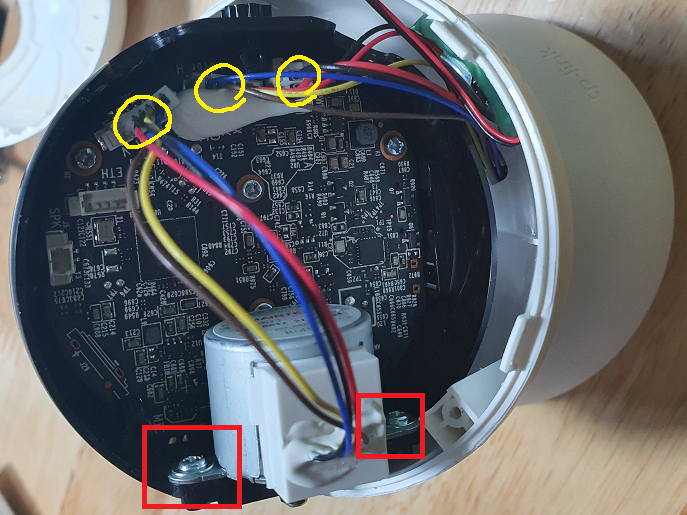

나사2,3 + 포트

포트3개와 나가3개를 분리하면
다음과 같이 상부를 분리할 수 있고, 추가로 상부에 존재하는 나사를 분리해주면
기판을 분리할 수 있다.

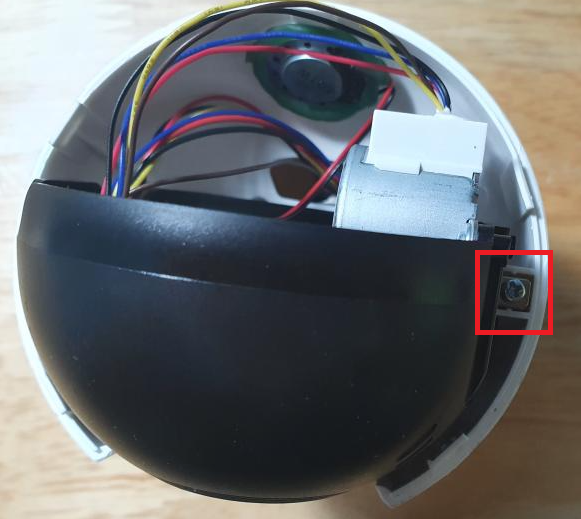

상부 나사

 위 과정을 거치고 기판을 당기면 다음과 같은 기판을 얻을 수 있다!

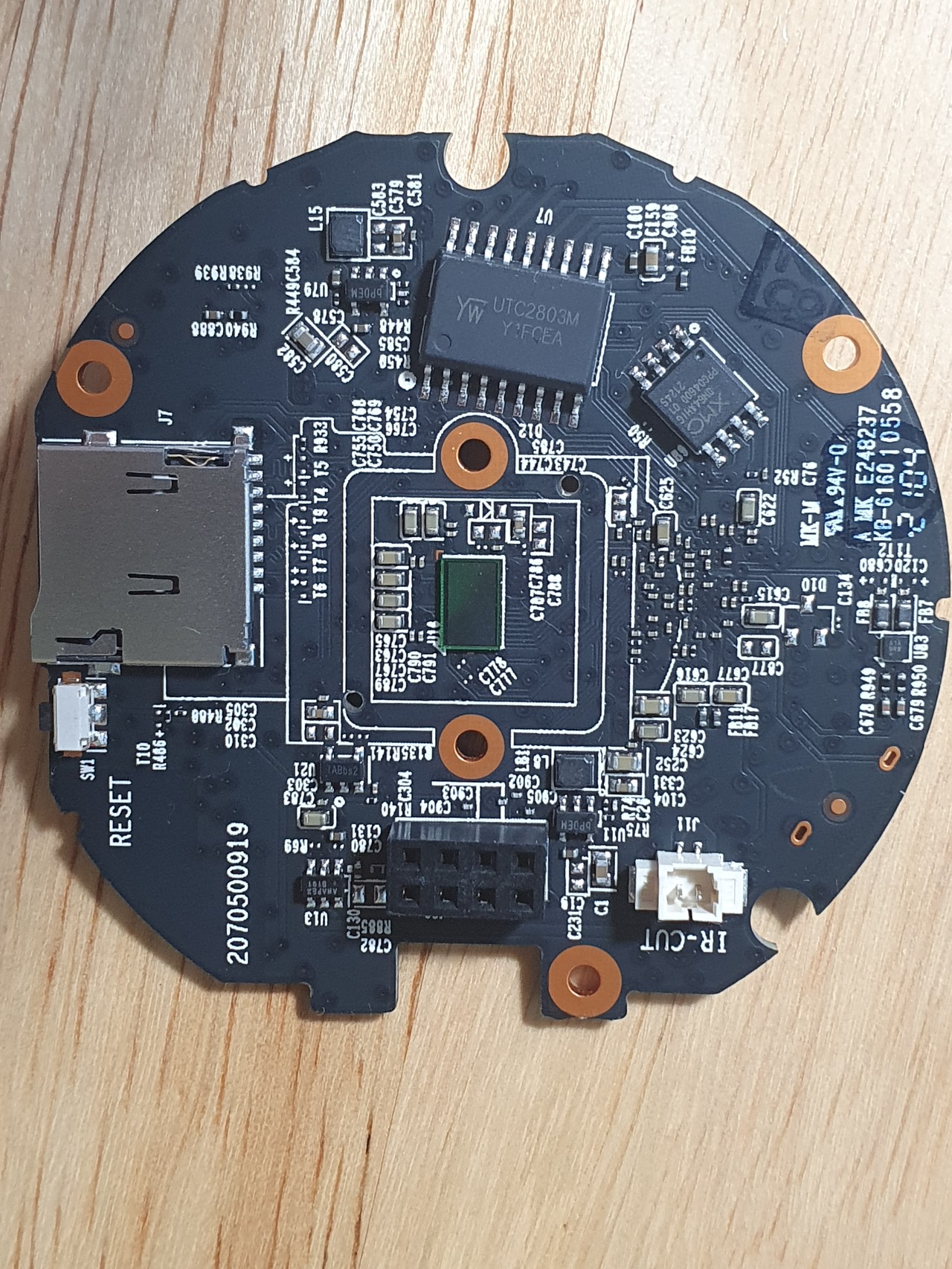

기판

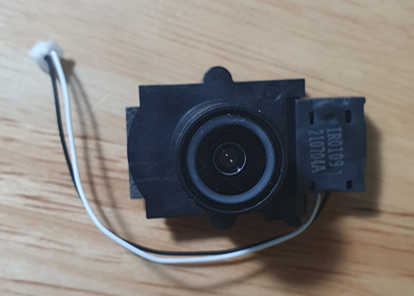

카메라 모듈



[ 하드웨어 세부분석 ]

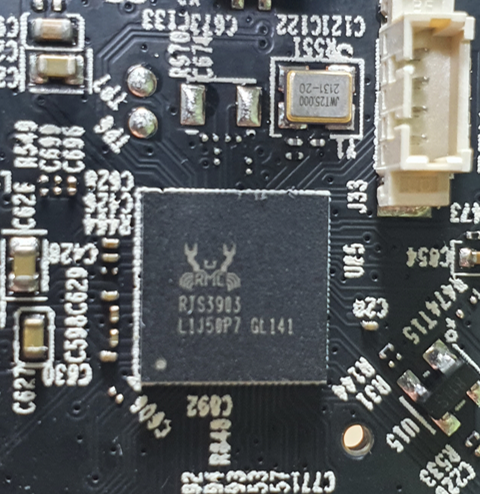

[ 프로세서 ]

Realtek RTS3903 SoC

CPU: 500MHz :rx5281 prid=0xdc02

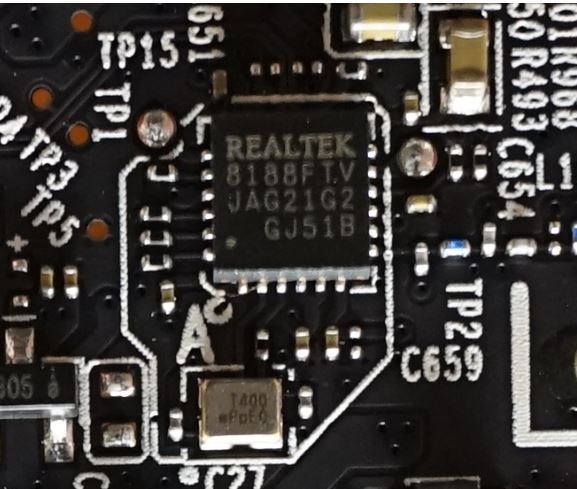

[ WIFI 칩셋 ]

Realtek 8188FTV

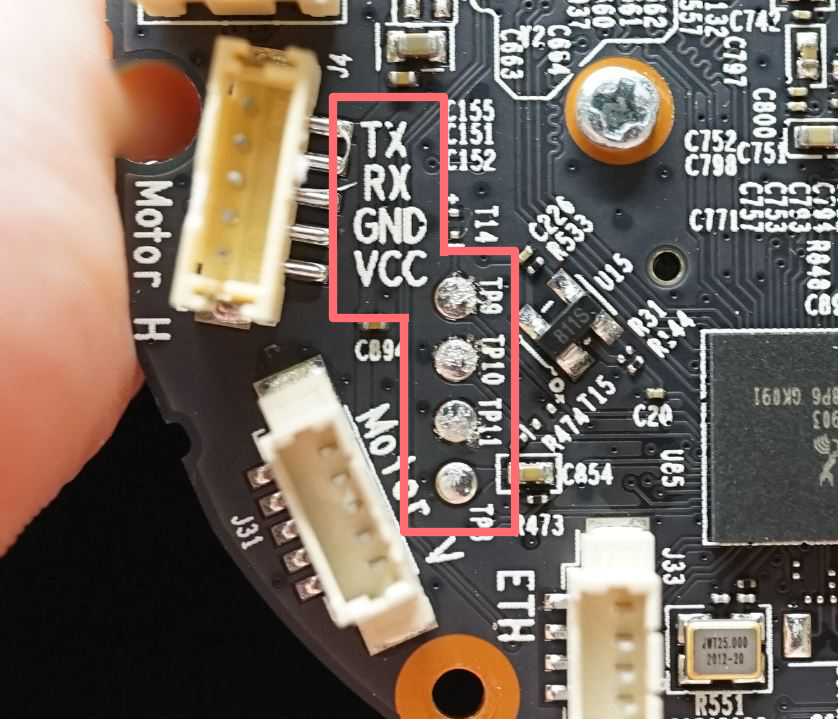

[ UART Pads ]



[ Storage ]

XMC  XM25QH64A NOR Flash

with page size 256 Bytes, erase size 64 KiB, total 8 MiB.
